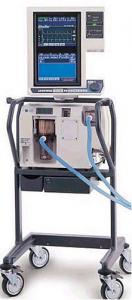

Аппарат ИВЛ NPB-840

Интеллектуальный интерфейс

• Система тревог SmartAlerf снижает количество побочных тревог с помощью системы приоритетов тревог.
• Разделение тревог на первичные и вторичные поможет вам своевременно определять причины тревог.
• На жидкокристаллическом сенсорном дисплее DualView" данные и настройки вентилятора отображаются отдельно, что позволяет быстро оценить состояние пациента.
• Ввод идеального веса пациента (IBW) автоматически создает настройки по умолчанию, которые достаточно быстро могут быть приняты или изменены при необходимости.
• Область экрана SandBox(tm) позволяет просматривать предлагаемые настройки перед тем, как применить их к пациенту. Вы можете изменять настройки или нажать клавишу CLEAR для отмены.
• Настройки не применяются к пациенту до тех пор, пока не будет нажата клавиша ACCEPT. После того, как настройка применена, вентилятор делает возможным использование функции "отмена" для быстрого возврата к предыдущему значению настройки.
• Чтобы обеспечить безопасное применение настроек вентилятора и предельных настроек тревог, они оцениваются по введенному оператором значению идеального веса тела.

Настройки вентилятора

1. Идеальный вес пациента (I BW): 3.5 — 150 кг
2. Режимы: Вспомогательный/Принудительный (А/С), SIMV или спонтанный (SPONT).
3. Дополнительно BiLevel.
4. Типы спонтанных дыханий: с/без Поддержки Давлением (PS)
5. Поддерживаемое давление (Psupp): 0 — 70 смН2О (0 — 69 гПа)
6. Ускорение потока %: 1% — 100%
7. Чувствительность выдоха (E SENS): 1% — 45%

Типы принудительных дыханий: С контролем по объему (VC) или с контролем по давлению (PC)

• Дыхательный объем (VT): 25 — 2500 мл
• Частота Дыхания (f): 1.0 -100 /мин
• Пиковый поток (V MAX): 3 — 150 л/мин для IBW > 24 кг; 3 — 60 л/мин для IBW " 24 кг

Форма графика потока: Квадратная или нисходящая

• Время плато (Т Р L): 0.0 — 2.0 секунд
• Давление вдоха (Р 1): 5 — 90 смН 2 О (5 — 88 гПа)
• Постоянно при изменении частоты: Время вдоха (Т 1), отношение I:Е, Или время выдоха (Т E)
• Время вдоха (Т1): 0.2 — 8.0 сек
• Отношение 1:Е: ? 1:299 — 4.00:1
• Время выдоха (Т Е) ТЕ > 0,2 cек

Тип переключения: По давлению (P TR IG) или по потоку (V TRIG триггерный механизм Flow- b y)

Чувствительность давления (P SENS): 0.1 — 20 см H2O ниже PEEP (0,1 -20гПа)

Чувствительность потока (V SENS): 0.5 — 20 л/мин О2%: 21% — 100%

PEEP: 0 — 45 смН 2 О (0 — 44 гПа)

Вентиляция АПНОЭ:

• Принудительный тип АПНОЭ: с контролем по объему (VC) или с контролем по давлению (PC)
• Форма графика потока АПНОЭ: Квадратная или нисходящая
• Пиковый поток АПНОЭ (VMAX): 3 — 150 л/мин для IBW > 24 кг, 3 — 60 л/мин для 1BW ? 24 кг
• Давление на вдохе АПНОЭ (Р1): 5 — 90 смН2О (5 — 88 гПа)
• Время вдоха АПНОЭ (Т1): 0.2 — 8.0 сек
• Интервал АПНОЭ (Т A): 10 — 60 сек
• Частота Дыхания АПНОЭ (f): 2.0 — 40 /мин О:% АПНОЭ: 21% — 100%
• Отношение I:Е АПНОЭ: ? 1.00:1 Время выдоха АПНОЭ (Т E): Т E ? 0.2 сек
• Чувствительность отсоединения (D S ENS): 20% -9 5%
• Тип увлажнителя: "Искусственный нос" (HM E).
• Увлажнитель с проводом нагрева или без него

Тип контура пациента: Педиатрический или взрослый

Настройки пределов для тревог

1. Высокое давление контура: 7 — 100 смН-0 (7 — 98 г Па)
2. Высокий минутный объем выдоха: 0.1 — 99.9 л или отключен
3. Высокий дыхательный объем выдоха: 50 — 3000 мл или отключен
4. Высокая частота дыхания: 10- 110 /мин или отключен
5. Низкий дыхательный объем принудительного выдоха: 5-до 2500 мл или отключен
6. Низкий минутный объем выдоха: 0,01-60,0 л
7. Низкий дыхательный объем спонтанного выдоха: 5 — 2500 мл или отключен

Отображаемые данные

1. Тип дыхания: Обозначает тип (принудительный, вспомогательный или спонтанный) и фазу (вдоха или выдоха) обеспеченного дыхания
2. Доставлено О2%
3. Конечное давление выдоха
4. Конечное давление вдоха
5. Минутный объем выдоха
6. Дыхательный объем выдоха
7. Отношение I:Е
8. Максимальное давление контура
9. Среднее давление контура
10. Спонтанный минутный объем
11. Общая частота дыхания

Встроенная графическая система обеспечивает:

• Просмотр графиков зависимости давления от времени, потока от времени, объема от времени и давления от объема (одна или две кривые, или цикл давление-объем могут быть отображены одновременно).
• Цикл давление-объем автоматически вычисляет область вдоха. Все графики могут быть фиксированы. Регулировку базовой линии и масштаба вертикальной и горизонтальной осей.
• Графики автоматически показываются и останавливаются при нажатии INSP PAUSE или ЕХР PAUSE.
• При инспираторной паузе расчетные значения комплайнса и, по возможности, сопротивления выводятся после окончания инспираторной паузы.
• При экспираторной паузе измеренные значения скрытого и общего ПДКВ (PEEP) появляются во время и по окончании паузы.

Индикаторы состояния вентилятора

• Нормальное функционирование
• Нормальное функционирование пневматики
• Высокоприоритетная тревога: (мигает, если активна; светится постоянно, если выполнен автосброс)
• Среднеприоритетная тревога: (мигает, если активна; выключена, если выполнен автосброс)
• Низкоприоритетная тревога: (мигает, если активна; выключена, если выполнен автосброс)
• Вентилятор не работает
• Компрессор готов
• Компрессор подает воздух в вентилятор
• Нормальное функционирование дисплея
• Потеря связи с дисплеем
• Клапан безопасности открыт
• Готовность источника резервного питания
• Вентилятор работает на BPS — BPS заряжен/BPS заряжается

Физические характеристики

Вес

• Модуль пневматики: 18.2 кг
• Дисплей: 5.7 кг
• Тележка: 15.5 кг
• Компрессор: 31.6 кг
• Источник резервного питания: 6.6 кг

Размеры:

• Модуль пневматики: 330 мм*457 мм*254 мм
• Дисплей: 460 мм*394 мм*170 мм
• Тележка: 998 мм*582 мм*602 мм
• Компрессор: 417 мм*458 мм*362 мм
• Резервный источник питания: 83 мм*244 мм*254 мм
