Кольпоскопы

Ключевые аспекты гинекологических кольпоскопов

Кольпоскоп является незаменимым диагностическим инструментом в гинекологии. Это специализированный прибор, оптический или цифровой, предназначенный для детального визуального осмотра слизистых оболочек влагалища и шейки матки. По своей сути, это бинокулярный стереомикроскоп или современная видеокамера, установленная на штативе и оснащенная мощным источником света.

На что обратить внимание при выборе кольпоскопа?

При подборе оптимальной модели для медицинского учреждения следует учитывать несколько фундаментальных характеристик:

1. Кратность увеличения: способность прибора приближать изображение.
2. Рабочая дистанция: расстояние от объектива до исследуемой области.
3. Тип освещения: источник света, используемый в приборе (галогенный, светодиодный).
4. Возможности документирования: наличие функций для создания фото- и видеозаписей.
5. Мобильность: легкость перемещения и автономность устройства.

Основная задача кольпоскопии — получить четкую и информативную картину состояния тканей. Это позволяет врачу оценить их внешний вид, цвет, структуру, обнаружить патологические очаги и, что крайне важно, провести предварительную дифференциальную диагностику между доброкачественными и злокачественными процессами. Кроме того, под визуальным контролем кольпоскопа выполняются такие процедуры, как прицельное взятие мазка или биопсия для последующего гистологического анализа.

Современные модели предлагают широкий диапазон увеличения — от 2 до 40 и более крат. Однако для большинства стандартных диагностических процедур вполне достаточно увеличения в 10-15 раз.

Из чего состоит кольпоскоп?

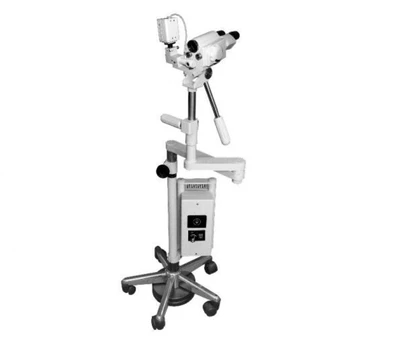

Конструктивно прибор включает три основных элемента: оптический блок, осветительную систему (часто объединены в один корпус) и штатив. Штатив может быть мобильным на колесной базе, или стационарным. Для повышения удобства эксплуатации и полной независимости от электросети некоторые модели оснащаются автономными аккумуляторами.

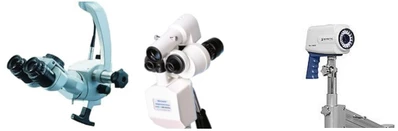

Сердцем любого кольпоскопа является его оптический блок, ведь именно он отвечает за качество передаваемого изображения. Этот блок может быть реализован в двух вариантах:

• Классический бинокуляр: Обеспечивает стереоскопическое, объемное (3D) изображение.
• Цифровая видеокамера: Формирует плоское (2D) изображение на экране монитора.

Важно понимать, что цифровой кольпоскоп не является полноценной заменой бинокулярному, даже при рутинных осмотрах. Шейка матки — это объемный орган, и только стереоскопическое зрение позволяет врачу адекватно оценить глубину и рельеф измененных тканей на ее стенках. Плоская картинка с цифровой камеры не всегда дает полную информацию для постановки точного диагноза. В бинокулярных моделях видеокамера может быть интегрирована или подключена как дополнительный модуль для документирования.

Для работы с видеокамерой может потребоваться компьютер со специализированным программным обеспечением (ПО). Такое ПО особенно полезно для ведения цифрового архива пациентов, сравнения изображений в динамике и использования встроенных атласов для сопоставления клинических картин.

Факторы, определяющие качество изображения

Качество оптики и света — это два столпа, на которых держится эффективность кольпоскопии. На него влияют такие параметры, как рабочее расстояние, диапазон фокусировки, уровень геометрических и хроматических искажений (аберраций), а также наличие просветляющих покрытий на линзах. Например, операционные кольпоскопы экспертного класса оснащаются апохроматической оптикой с широким полем зрения и многослойным просветлением для максимальной четкости и цветопередачи.

Осветительная система экспертного уровня также должна обладать рядом настроек. Ключевыми параметрами являются мощность светового потока, цветовая температура, возможность плавной регулировки яркости и наличие встроенных светофильтров (например, зеленого для контрастирования сосудов).

Многие практикующие гинекологи отдают предпочтение галогенным осветителям. Считается, что их теплый спектр света позволяет лучше дифференцировать патологически измененный эпителий по сравнению с более холодным светом светодиодных ламп.

Дополнительные возможности

Кольпоскоп может быть интегрирован с другим оборудованием, например, с хирургическим лазером. В этом случае через специальные адаптеры к нему подключается микроманипулятор лазерной установки. Важно, чтобы лазер и манипулятор были совместимы с конкретной моделью кольпоскопа. Такая конфигурация (кольпоскоп + лазер или радиохирургический аппарат) часто используется не только в операционных, но и в амбулаторных условиях для проведения малоинвазивных вмешательств.

Роль и конструкция штатива в кольпоскопии

Штатив является ключевым элементом конструкции кольпоскопа, отвечающим за позиционирование и надежную фиксацию его оптической части. Часто эту деталь недооценивают, хотя именно от качества штатива напрямую зависят удобство специалиста и его способность проводить длительные процедуры без накопления усталости.

Качественный штатив должен отвечать как техническим, так и эргономическим требованиям. Среди них — плавность и легкость перемещения, а также способность прочно удерживать заданное положение, полностью исключая любые вибрации или смещения. На практике врачи сталкиваются с проблемой, когда некоторые модели штативов (например, простые вертикальные стойки или конструкции с короткими и массивными основаниями) физически сложно или даже невозможно разместить на необходимом рабочем расстоянии от гинекологического кресла.

Способ крепления оптического блока к штативу также имеет значение. Существует два основных варианта:

• Нижняя подача: крепление расположено у основания.
• Верхняя подача: крепление находится сверху. Этот тип конструкции освобождает пространство под оптическим блоком для медицинских манипуляций и чаще всего применяется в операционных кольпоскопах экспертного класса. Такие системы позволяют врачу регулировать положение прибора одной рукой.

Для стандартных диагностических осмотров, как правило, достаточно базового вертикального штатива.

Цифровые возможности современных кольпоскопов

Современные кольпоскопы часто оснащаются цифровыми фото- или видеокамерами. Камера может выполнять как вспомогательную функцию, так и являться основным инструментом для визуализации.

Разница в подходе:

• Отдельная камера-кольпоскоп. Используется для массового скрининга (рутинных осмотров).
• Встроенная камера в экспертных и операционных моделях. Применяется для документирования процедур, трансляции изображения и ведения цифрового архива пациентов.

Интеграция цифровой видеокамеры неизбежно требует наличия компьютерного оборудования и специализированного программного обеспечения (ПО). Основная задача видеокольпоскопа — создание фотоснимков и запись видеороликов. Для этого не нужен мощный сервер, подойдет стандартный персональный компьютер со средними характеристиками. Главное требование — достаточный объем дискового пространства для хранения медиафайлов.

После получения снимка врач может детально изучить его с помощью специального ПО. Программные комплексы часто включают встроенные атласы или справочники, позволяющие сопоставить увиденную клиническую картину с эталонными изображениями. Это значительно снижает вероятность диагностической ошибки и повышает точность постановки диагноза. Кроме того, ПО дает специалисту возможность создавать собственную базу данных, пополняя ее уникальными клиническими случаями.

Цифровой формат позволяет сохранять все снимки и видеозаписи в памяти компьютера. Это открывает доступ к ретроспективным данным пациента, давая врачу ценный инструмент для отслеживания динамики заболевания в долгосрочной перспективе.

Как выбрать подходящий кольпоскоп: практические советы

Перед покупкой кольпоскопа необходимо четко определить, для каких целей он будет использоваться. Задачи можно разделить на три основные категории:

1. Проведение рутинных осмотров.
2. Диагностика сложных клинических случаев.
3. Использование в ходе хирургических вмешательств.

Для рутинного скрининга оптимальным выбором станут базовые бинокулярные модели. При необходимости их можно дооснастить цифровой системой с программным обеспечением для ведения архива и анализа изображений с помощью встроенного справочника.

Для диагностики сложных случаев или для использования в учебных и научных учреждениях потребуется модель экспертного уровня с интегрированной камерой. Такая система позволит не только сохранять данные, но и транслировать изображение в реальном времени для демонстрации в аудиториях или на конференциях.

Операционные кольпоскопы представляют собой отдельный класс оборудования. Их выбор требует комплексного подхода, при котором необходимо тщательно подбирать параметры не только самого оптического прибора, но и совместимого с ним хирургического лазера, штатива, микроманипулятора и системы управления.
